Электромагнитная автоматика. Газ-контроль газового оборудования.
Рассмотрим газ-контроль газовых колонок, бытового назначения.
Газ-контроль это система безопасности газовых приборов, которая в случаи прекращения горения или отсутвие пламени перекрывает подачу газа на горелку.
Электромагнитная автоматика состоит :

- 2. Электромагнитный клапан.

При открытии газового крана 8 газ из трубы доходит до электромагнитного клапана 6. газ-контроля, который срабатывает на отключение газа случае отсутствия пламени на горелки. Для того чтобы привести клапан в действие, нужно нажать на кнопку пуска газ-контроля. Вследствие нажатия на кнопку газ поступает на запальную горелку 3, в котором запальник зажигают с помощью электроподжига или открытом огнем 7. Огонь запальника попадает на термопару 4, которая вызывает термоэлектродвижущую силу (э. д. с.); в результате в цепи возникает ток. В электромагнитном клапане возникает магнитное поле которое намагничевает якорь и держит клапан в открытом состоянии. Автоматика сработала на запуск. При прекращении горении запальника, термопара остывает, термоток исчезает, электромагнит перестает работать и клапан под действием пружины перекрывает доступ газа нижней тарелкой. Время срабатывания 30 - 40 секунд.
Электромагнитная автоматика безопасности:

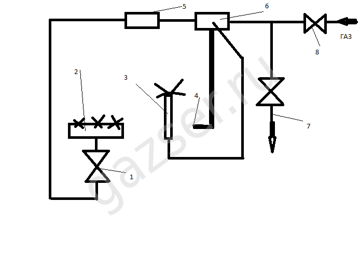

1; - Кран горелки; 2. - горелка; 3. - запальная свеча; 4. - термопара; 5. - термомагнитный клапан; 6. - Термомагнитный клапан; 7. - переносной запальник; 8. - Газовый кран:

Время пуска клапана зависит от упругости пружины. При жесткой пружине время срабатывания на включение увеличится, а время срабатывания на выключение уменьшится. При слабой пружине - наоборот.
Недостаток термомагнитного клапана - износ пружины при механическом нажатии, которая влияет на срабатывание и отключение. Чувствительность термопары к воздействию механическим способом, тем самым нарушает электрическую цепь. Это автоматика контролирует только один параметр - наличие пламени.
|
